Ovalama Kılavuz HSS-E-PM / Açık-Kör Delik / ISO 3X (6GX) / Alcronos
P M K N S H
● ● ● ● ● ●
Form İkonu Form İkonu Material Groups İkonu Coating İkonu Tolerance İkonu Cooling İkonu Cutting Direction İkonu Tool Material İkonu Tool Type İkonu

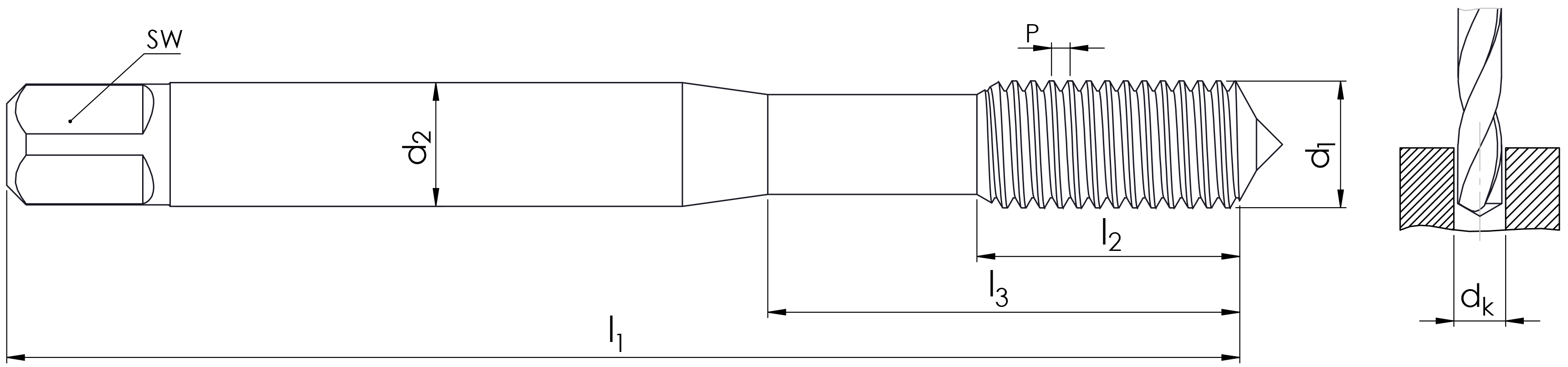

d1 Kare Genişliği (SW) Şaft Çapı (d2) Tam Uzunluk (L1) Diş Uzunluğu (L2) Kanal Uzunluğu Diş Adımı (P) Delik Çapı Standart
M03 2,7 3,5 56 10 N/A 0,5 2,8 DIN 371
M04 3,4 4,5 63 12 N/A 0,7 3,7 DIN 371
M05 4,9 6 70 14 N/A 0,8 4,65 DIN 371
M06 4,9 6 80 16 N/A 1 5,55 DIN 371
M08 6,2 8 90 17 N/A 1,25 7,4 DIN 371
M10 8 10 100 20 N/A 1,5 9,3 DIN 371
M14 9 11 110 26 N/A 2 13,1 DIN 376
M16 9 12 110 26 N/A 2 15,1 DIN 376
M18 11 14 125 30 N/A 2,5 16,9 DIN 376
M20 12 16 140 32 N/A 2,5 18,9 DIN 376
M22 12 16 140 32 N/A 2,5 20,9 DIN 376
M24 14,5 18 160 36 N/A 3 22,7 DIN 376
